Leroy Somer Elektronisches Kontrollgerät DIGISTART STV 1312 Sanftanlauf Beliebt

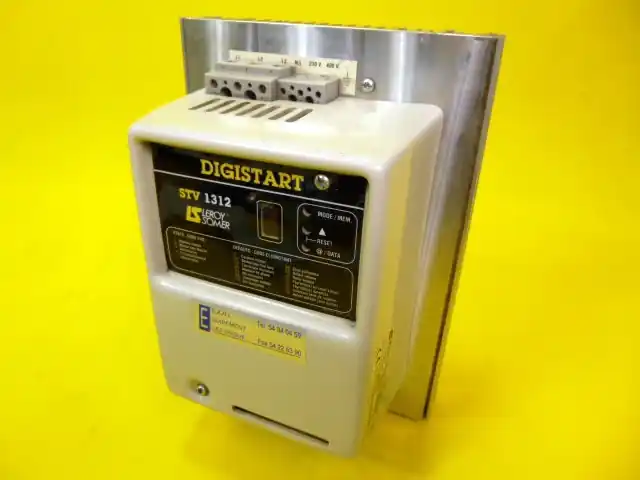

DIGISTART STV 1312

Der DIGISTART ist ein volldigitalisiertes Sanftanlaufgerät mit einem 8-Bit-Mikroprozessor, das bei allen Drehstrom-Asynchron-Kurzschlußläufermotoren eingesetzt werden kann.

Es sorgt für ein allmähliches Anlaufen des Motors mit:
– verringerter Stromaufnahme beim Anlauf,
– stoßfreier Beschleunigung durch Steuerung der vom Motor aufgenommenen Stromstärke.
Nach dem Anlaufen erfüllt der DIGISTART die nachstehend beschriebenen weiteren Funktionen.

Funktionsbeschreibung

Der DIGISTART STV 1312 besteht aus:
– einem Leistungsmodul,
– einer Leistungsplatine,
– einer Steuerplatine.

Das Leistungsmodul besteht aus folgenden Bauteilen:
– 6 Leistungsthyristoren auf Kühlkörpern, Kühlung erfolgt durch natürliche Wärmestrahlung,
– den Anschlußklemmenleisten.
Die Leistungsplatine besteht grundsätzlich aus:
– der Spannungsversorgung der Elektronik,
– der Steuerung der Thyristoren,
– der Messung der Parameter,
– der Schnittstelle zu der Steuerplatine.
Die Steuerplatine besteht grundsätzlich aus:
– der Anschlußklemmenleiste der Steuerung,
– den Ausgangsrelais,
– dem Mikroprozessor und seiner Peripherie,
– den elektronischen Regelkreisen,
– 3 Tasten zur Parametrierung,
– 1 Sieben-Segment-Anzeige.

Weitere technische Daten finden Sie unter : http://www.leroy-somer.com/documentation_pdf/notices_pdf/1542b_STV1312_de.pdf
